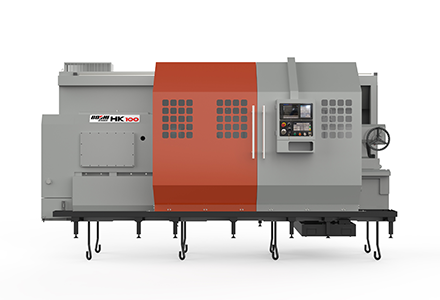

HK100系列数控机床是一款由伺服电机驱动，四档液压换档、档内无级调速的简式数控车床，能满足各种形状的盘类零件、环状零件、轴类零件、精密复杂形状零件的内外圆、台阶、锥面、球面、螺纹加工。
产品特点：
1）采用高强度铸铁整体式床身，强度高吸震性好；多次时效处理，有效抑制了加工过程中切削力导致的变形和应力。导轨副经中频淬火和精密磨削及贴塑、刮研工艺，使摩擦阻力小，精度保持性长久；
2）主轴为高精密通孔式结构，主轴液压四挡变速，最高转速500转/分；
3）X/Z轴伺服电机与丝杠通过同步带轮连接，进给精度高，可获得更高的加工精度；
4）导轨、滚珠丝杠副采用集中自动稀油润滑，定时定量向各润滑部位注油，保证各滑动面均匀润滑，保证了滚珠丝杠副和导轨的使用寿命；

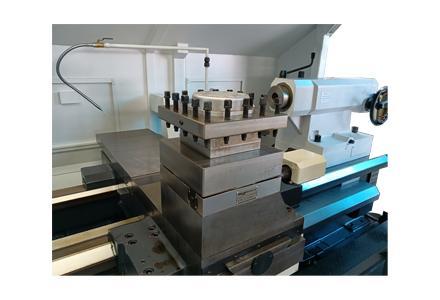

5）采用立式四工位电动刀架，换刀快、稳定可靠；
适用行业：
适用于汽车、石油等行业。
|
项 目 |
单位 |
规格参数 |
||||
|
1500 |
3000 |
4000 |
5000 |
|||
|
加工 范围 |
床身上最大回转直径 |
mm |
φ1040 |
|||
|
床鞍上最大回转直径 |
mm |
Φ650 |
||||
|
最大车削长度 |
mm |
1300 |
2800 |
3800 |
4800 |
|
|
主轴与尾座两顶尖距 |
mm |
1500 |
3000 |
4000 |
5000 |
|
|
主轴 |
主轴孔径 |
mm |
φ130 |
|||
|
主轴头型式 |
|
A2-15 |
||||
|
主轴锥孔规格 |
|
1:20 |
||||
|
主轴转速 |
r/min |
3.5-500（液压四档） Ⅰ 3.5-160，Ⅱ 5-233，Ⅲ 7-345，Ⅳ 11-500 |
||||
|
床鞍 驱动 |
床身导轨宽度 |
mm |
755 |
|||
|
X/Z向电机及功率 |
kW |
3.6/4.2 3.6/5 |
3.6/5 |
|||
|
X/Z向快进速度 |
m/min |
3/6 |
3/5 |
|||
|
X/Z向丝杠直径及螺距 |
mm |
φ40X5/φ63X10 |
φ40X5/φ80X10 |
|||
|
X/Z向行程 |
mm |
520/1300 |
520/2800 |
520/3800 |
520/4800 |
|
|
刀塔 |
刀架装刀容量 |
|
4 |
|||
|
刀架允许最大刀具截面 |
mm |
40X40 |
||||
|
刀台宽度 |
mm |
300×300 |
||||
|

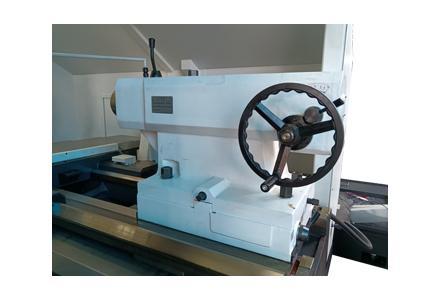

尾座 |
尾座套筒直径 |
mm |
φ160 |
|||
|
尾座套筒锥度 |
MT No. |
MT No.6 |
||||
|
尾座套筒最大行程 |
mm |
300 |
||||
|
其它 |
电源 |
kVA |
40 |
|||
|
主电机 |
kW |
22伺服电机 |
||||
|
机床外形尺寸 |
mm |
4640×2310×2420 |
6140×2310×2420 |
7140×2310×2420 |
8140×2310×2420 |
|
|
净重量 |
kg |
10500 |
12000 |
13000 |
14000 |
|
