立式加工中心
-
VMC标准系列
-
BV系列
-
重载型
-
高精型

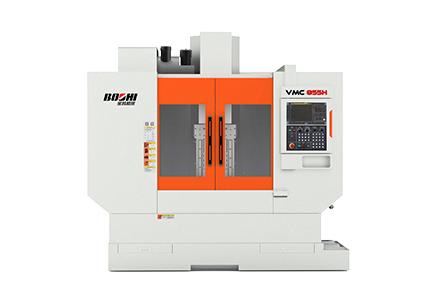

该系列立式加工中心立柱采用人字型结构，直联式短鼻端主轴，XYZ三向采用知名厂家滚柱线性导轨、静音丝杠。适用于3C零件、五金、汽配、模具、仪器仪表等行业的壳体、阀类、盘类和箱壳类零件的铣钻等加工，适合对中小型模具加工。
产品特点：
1）机床整体为C形结构，采用人字型立柱，箱型滑台及底座，使得机床具有良好的刚性；
2）三轴采用直线滚动导轨，刚性高、响应快、负载能力强。
3）三轴进给采用大扭矩交流伺服电机直连、高精度预拉伸滚珠丝杠结构，刚性高、热稳定性好；
3）整体式主轴，采用精密角接触轴承、经过严格的预紧及动平衡试验，保证了主轴精度、刚性及热稳定性；
4）采用圆盘刀库，凸轮机械手换刀机构，换刀时间仅2.5秒（刀对刀），节省非切削时间，最多可容纳24把刀具；
适用行业：
适用于汽车、模具、通讯、医疗器材、仪器仪表等行业。
|
技术规格 |
单位 |
VMC1060H |
|
|
工作台 |
工作台面积（宽X长） |
mm |
600×1300 |
|
T型槽（数量-尺寸×间距） |
mm |
5-18×120 |
|
|
允许负载 |
kg |
1000 |
|
|
主轴 |
主轴锥孔 |
/ |
BT40 |
|
主轴电机功率（连续/15min.过载） |
kW |
11/15 |
|
|
主轴最高转速 |
r/min |
12000(直联) |
|
|
行程 |
X轴左右行程 |
mm |
1000 |
|
Y轴前后行程 |
mm |
600 |
|
|
Z轴上下行程 |
mm |
600 |
|
|
主轴端至工作台面距离 |
mm |
80-680 |
|
|
主轴中心至立柱导轨距离 |
mm |
655 |
|
|
进给 |
X、Y轴快速移动速度 |
m/min |
36 |
|
Z轴快速移动速度 |
m/min |
32 |
|
|
最大切削进给速度 |
mm/min |
10000 |
|
|
刀库 |
刀库容量 |
pcs |
24 |
|
最大刀具重量 |
kg |
8 |
|
|
精度 |
定位精度(GB/T18400) |
mm |
0.010/0.010/0.010 |
|
重复定位精度(GB/T18400) |
mm |
0.008/0.006/0.008 |
|
|
主轴径跳精度 |
mm |
0.003 |
|
|
主轴端跳精度 |
mm |
0.005 |
|
|
其它 |
气源流量 |
L/min |
350 |
|
气压 |
MPa |
0.6-0.8 |
|
|
机床毛重 |
kg |
7500 |
|
|
机床净重 |
kg |
7000 |
|
|
外形尺寸 |
mm |
3200× 2750×3200 （不含排屑器） |
|
|
技术规格 |
单位 |
VMC1580H |
VMC1690H |
|
|
工作台 |
工作台面积（宽X长） |
mm |
800×1700 |
800×1800 |
|
T型槽（数量-尺寸×间距） |
mm |
7-22×110 |
5-18×160 |
|
|
允许负载 |
kg |
1500 |
1750 |
|
|
主轴 |
主轴锥孔 |
/ |
BT50 |
BT50 |
|
主轴电机功率（连续/15min.过载） |
kW |
22/26 |
22/26 |
|
|
主轴最高转速 |
r/min |
6000 |
6000 |
|
|
行程 |
X/Y/Z轴行程 |
mm |
1500/800/700 |
1700/900/800 |
|
主轴端至工作台面距离 |
mm |
140-840 |
160-960 |
|
|
主轴中心至立柱导轨距离 |
mm |
868 |
1030 |
|
|
进给 |
X/Y/Z轴快速移动速度 |
m/min |
30/30/24 |
24/24/20 |
|
刀库 |
刀库容量 |
pcs |
24 |
24 |
|
其他 |
机床毛重 |
kg |
13000 |
14500 |
|
外形尺寸（含排屑器） |
mm |
5000×3750×3100 |
5800×3150×3600 |
|
