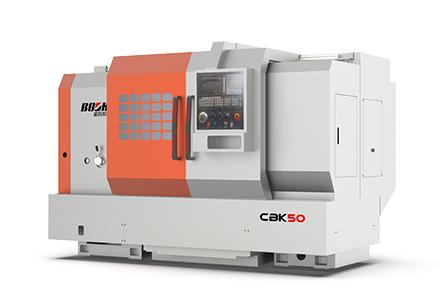

CBK50系列数控车床为斜床身结构，刚性好，排屑流程，主轴采用三档机械变速，配备伺服电机实现档内无级变速，主轴扭矩大，刚性高，可靠性好，具有良好的切屑性能，是强有力加工各种盘类和长轴类工件的得力工具。
产品特点：

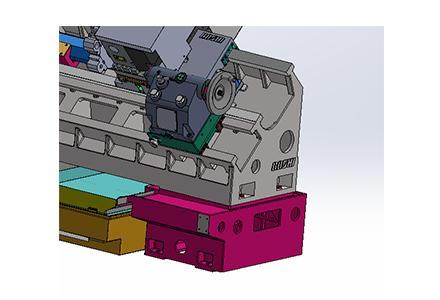

1）采用45°斜床身+底座结构，排屑流畅；多次时效处理，有效抑制了加工过程中切削力导致的变形和应力；

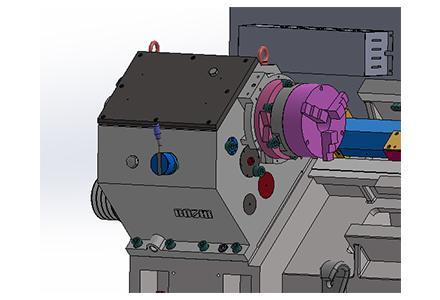

2）主轴箱通过手动三档变速，档内无极变速，可实现恒线速切削；

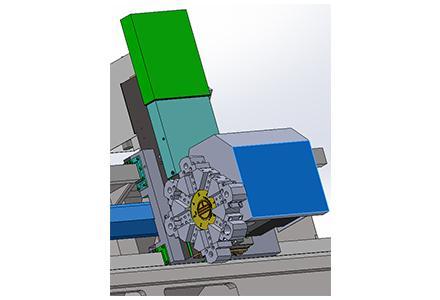

3）采用国产八工位电动刀架，换刀快、稳定可靠；
4）导轨、滚珠丝杠副采用集中自动稀油润滑，各个节点配有定量式分油器，定时定量向各润滑部位注油，保证各滑动面均匀润滑，有效的减小摩擦阻力，提高了运动精度，保证了滚珠丝杠和导轨副的使用寿命。
适用行业：
适用于汽车、机械等行业。
|
项 目 |
单 位 |
CBK50 |
CBK50.1500 |
|
床身上最大回转直径 |
mm |
φ500 |
|
|
床鞍上最大回转直径 |
mm |
φ350 |
|
|
最大车削直径 |
mm |
φ420 |
|
|
最大车削长度 |
mm |
980（卧式六工位或八工位）或1050（立式四工位） |
1500（卧式六工位或八工位）或1550（立式四工位） |
|
主轴孔径 |
mm |
φ82 |
|
|
主轴头型式 |
|
A2-8 |
|
|
主轴转速 |
r/min |
3档 无级 21-1620 H:162-1620 M:66-660 L:21-210 |
|
|
主轴最大输出扭矩 |
N.m |
800 |
|
|
快进速度（Max.） |
m/min |
X轴：6 Z轴：8 |
|
|
滚珠丝杠直径及导程 |
mm |
Φ32X5/Φ40X6 |
Φ32X5/Φ50X6 |
|
刀架装刀容量 |
|
8或6或4 |
|
|
刀具尺寸 |
mm×mm |
25×25/φ40 |
|
|
刀架行程 |
mm |
X向: 255 |
|
|
Z向: 1000 |
Z向: 1500 |
||
|

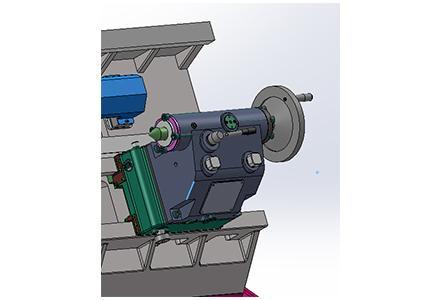

尾座套筒直径 |
mm |
φ90 |
|
|
尾座套筒锥度 |
MT No. |
MT No.5 |
|
|
尾座套筒最大行程 |
mm |
100 |
|
|
主电机 |
7.5kW伺服电机 |
||
|
冷却泵 |
PMY-25A-3/180W |
||
|
主传动三角皮带 |
B63 4根 |
||
|
机床外形尺寸 mm |
3120×1900×1910 |
3720×1900×1910 |
|
|
机床净重 kg |
3800 |
4100 |
|
|
最大工件加工重量（两端装卡）kg：700（Ф250手动三爪卡盘） |
|||
