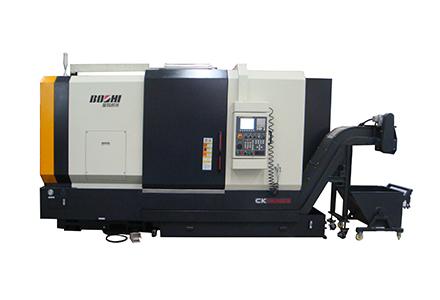

CK7670LE
产品介绍：
CK7670LE是专门针对汽车、摩托车行业的铝合金轮毂进行高速、高精车削加工而开发的全功能数控车床，最大可加工24"轮毂。
产品特点：
1）机床采用整体式斜床身结构，强度高吸震性好；
2）Z轴丝杠加装螺旋弹簧式丝杠防护罩，可杜绝铝屑进入丝杠内部，有效?；に扛芗把映に扛苁倜?/span>

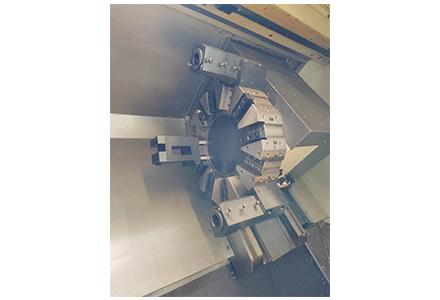

3）配备台湾12工位卧式液压刀架，换刀快、精度高；
4）大流量冷却及冲屑系统，保证加工过程充分冷却；
5）排屑器输送量大，噪音小，设有过载保护装置，运行安全可靠，适合多种材质的碎屑和卷屑使用。
适用行业：
适用于汽车、摩托车行业轮毂加工。
技术规格：
|
项 目 |
单位 |
规格参数 |
|
|
加 工 范 围 |
床身上最大回转直径 |
mm |
Φ830 |
|
床鞍上最大回转直径 |
mm |
Φ650 |
|
|
最大车削直径 |
mm |
Φ680 |
|
|
最大车削轮毂直径 |
in |
24 |
|
|
主
轴 |
主轴头型式 |
GB5900.1 |
A2-11 |
|
主轴锥孔规格 |
公制 |
1:20 |
|
|
主轴通孔直径 |
mm |
Φ105 |
|
|
主轴轴承直径 (前/后) |
mm |
Φ160/Φ140 |
|
|
主轴转速 |
r/min |
22-2200 |
|
|
主电机功率(连续/30分钟) |
kW |
37/45 |
|
|
主轴最大输出扭矩 |
Nm |
670 |
|
|
床
鞍 |
倾斜角度 |
DEG |
45° |
|
移动距离 X/Z |
mm |
360/880 |
|
|
快速移动速度 X/Z |
m/min |
16/20 |
|
|
伺服电机扭矩 X/Z |
Nm |
22/30 |
|
|
滚珠丝杠直径 X/Z |
mm |
Φ40/Φ50 |
|
|
刀 架 |
刀位数 |
|
12 |
|
刀具尺寸 (车削/镗孔) |
mm |
32X32/Φ50 |
|
|
其 它 |
电源容量 |
kVA |
60 |
|
体积（长×宽×高） 含侧置排屑器 |
mm |
5580×2490×2460 |
|
|
机床重量 |
kg |
10000 |
